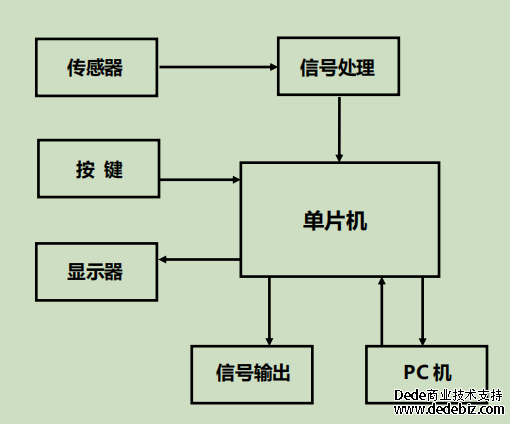

氣體分析儀由氣路系統、傳感器、信號處理電路、單片機、電源系統、顯示電路和按鍵組成。傳感器將被測樣氣中的特定氣體含量轉換為電信號，經信號處理電路放大整形后，再送到單片機進行模擬量向數字量的轉換，同時調取內部的校準數據進行運算處理，然后由顯示電路把測得的值顯示出來。

  分析儀將氣體的濃度值轉變?yōu)闃?biāo)準信號輸出（例如 4-20mA 或 RS232 通訊信號等），送給接收裝置。

  當濃度值高于上限觸點輸出設定值的時候，上限繼電器吸合，常開端與公共端連通，常閉端與公共端斷開。當濃度值低于上限觸點輸出設定值的時候，上限繼電器斷開，常開端與公共端斷開，常閉端與公共端連通。

　　當濃度值低于下限觸點輸出設定值的時候，下限繼電器吸合，當濃度值高于下限觸點輸出設定值的時候，下限繼電器斷開。
